Канатная таль из Китая 15 тонн

Канатная таль из Китая 15 тонн
Канатная таль из Китая 15 тоннКанатная таль из Китая 15 тоннКанатная таль из Китая 15 тонн
Ещё 1
фото
Видео
презентация

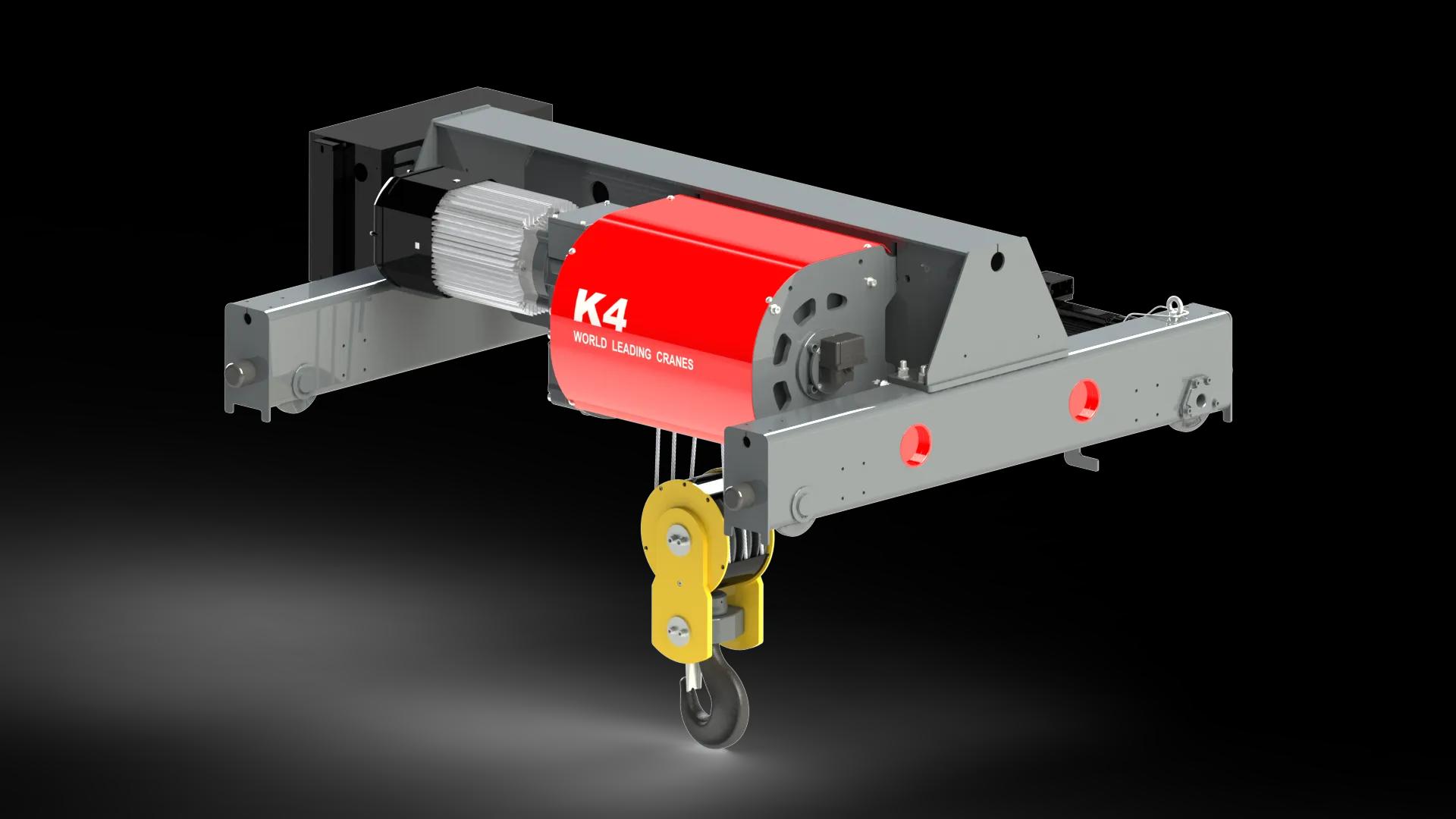

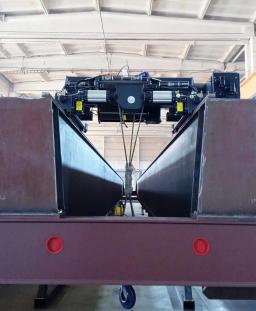

Канатная электрическая таль (тельфер) WORLD HOISTS K4106D грузоподъёмностью 15 т выпускается в Китае в исполнении для двухбалочного крана. Подъёмный механизм установлен на крановой тележке; высота подъёма для этой модели — до 17 м.

Двигатель, редуктор и канатный барабан образуют компактный подъёмный узел. WORLD HOISTS производит основные механизмы, включая двигатели и редукторы, на собственном заводе. При установке тележки учитывают конструкцию двухбалочного крана, параметры его рельсового пути и доступную строительную высоту.

В стандартной комплектации предусмотрены две скорости подъёма и частотное регулирование передвижения. Управление осуществляется подвесным пультом с кнопкой аварийной остановки и ключ-маркой; напряжение цепи управления — 48 В. Электрооборудование имеет степень защиты IP55.

Электротельфер оснащён электронным ограничителем грузоподъёмности, защитой двигателя от перегрева и концевыми выключателями подъёма и опускания. Система ISS, счётчик моточасов и счётчик остаточного ресурса SWP входят в стандартное оснащение. Радиоуправление, частотное управление подъёмом и система антираскачки доступны как дополнительные опции.

Посмотреть презентацию
Грузоподъемность
15т
Высота подъема
до 17м
Модель
K4106D
Производитель
WORLD HOISTS
Описание тали К4106D
Презентация талей WORLD HOISTS
Таблица сравнения стандартной комплектации тали WORLD HOISTS с конкурентами
Опросный лист
Презентация PCB управления

Стандартная комплектация:

Параметр Описание
Скорости подъема 2 скорости
Скорость передвижения Частотно-регулируемая
Степень защиты электрооболочек IP55
Электронный ограничитель грузоподъемности Да
Интеллектуальная система безопасности (ISS) Да
Счетчик моточасов Да
Счетчик остаточного срока службы (SWP) Да
Защита двигателя от перегрева Да
Защита от перегрузки по току Да
Защита от перегрузки по напряжению Да
Защита от падения груза при обрыве фазы Да
Концевые выключатели редуктора подъема/опускания Четырехпозиционные
Канаты Оцинкованные стальные канаты маркировочной группы 2160 Н/мм²
Класс изоляции двигателя F или H
Корпус лебедки Защищен от коррозии порошковой окраской с толщиной ЛКП 80 мкм
Тормоза Дисковые, не требующие обслуживания
Пульт управления Подвесной с кнопкой «СТОП» и ключ-маркой
Низковольтное напряжение управления 48 В
Соединители Штекерные Plug & Play (PnP), обеспечивают простой электрический монтаж
Основные электрические компоненты Schneider Electric
Максимальный уровень шума До 80 дБ

Возможные опции:

Опция Описание
Частотное управление Плавный пуск и регулировка скорости подъема
Система антираскачки Автоматическое гашение колебаний груза
Тандемная работа талей Синхронное управление несколькими механизмами
Защита от работы на оттяг Предотвращение перегрузки при неправильном подвесе груза
Импульсный режим (inching) Точное позиционирование груза короткими включениями
Степень защиты IP65 Защита от пыли и струй воды
Второй тормоз Дополнительная безопасность при отказе основного
Ручное растормаживание Ручное освобождение тормоза по инструкции производителя
Концевые выключатели Автоматическая остановка при достижении крайних положений
Радиоуправление Беспроводное управление талью
Световая и звуковая сигнализация Визуальное и звуковое оповещение о работе
Электрический шкаф из нержавеющей стали Повышенная стойкость к коррозии
Температурный режим (-20°C…+40°C) Подогрев и морозостойкие компоненты
Уличное исполнение Защита от осадков, спецпокрытие, подогрев
Дисплей нагрузки Отображение веса груза в реальном времени
Подкрановое освещение Дополнительный свет для работы в темноте
Специальная покраска (С3/С4/С5) Устойчивость к агрессивным средам

Технические особенности оборудования:

Параметр Описание
Двигатели подъема Высокоэффективные, с короткозамкнутым ротором, двухскоростное переключение полюсов или частотный преобразователь для бесступенчатого регулирования скорости
Изоляция двигателя Класс F (или H по выбору)
Режим работы ED не менее 60%
Степень защиты IP55
Рама статора Изготовлена из экструдированного алюминия для максимального рассеивания тепла
Вентилятор Установлен на задней стороне двигателя
Защита от перегрева Встроенные биметаллические термовыключатели (или термисторы) в обмотках
Тормоза Дисковые магнитные тормоза постоянного тока, момент тормоза не менее 1,8 раз превышает номинальный момент
Редуктор Трёхступенчатый планетарный, из алюминия, легкий, изготовленный методом литья под высоким давлением
Шестерни Работают в закрытой полужидкой или масляной ванне смазки, герметично смазаны
Передача Цилиндрическая, все зубчатые колеса закалены до твердости HRC60 и зашлифованы
Канатный барабан Из высококачественной стальной трубы, с точно обработанными канавками для каната
Канатоукладчик Предотвращает провисание каната, изготовлен из полимера или чугуна с графитовым покрытием
Чехол барабана Защищает от пыли, грязи и осадков
Концевые выключатели 4-х ступенчатые, предотвращают чрезмерное перемещение крюка
Концевой выключатель верхнего направления Имеет 3 ступени: переключает скорость и отключает движение в случае рассогласования фаз
Панели управления Из стальных пластин, герметичны, степень защиты IP55, антикоррозийная отделка
Основные электрические компоненты Schneider Electric
Канаты Высокопрочные стальные оцинкованные, маркировочной группы 2160 Н/мм²
Крюковые подвески Герметичные, вращаются на 360 градусов, с подшипниками качения и предохранительной защелкой
Шкивы Из чугуна с графитовым покрытием
Мотор-редукторы механизма передвижения Оснащены тормозами, бесступенчатая регулировка (частотное управление)
Тормоз движения Не требует регулировки, электрическое торможение обеспечивается частотным преобразователем
Энергопоглощающие буферы Устанавливаются на все тали для смягчения удара в случае несрабатывания концевого выключателя
Пульт управления Шестикнопочный, бренд Giovenzana, с кнопкой «СТОП» и ключ-маркой, эргономичный, легкий и прочный
