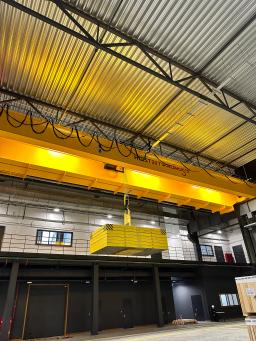

Мостовой двухбалочный опорный кран с 2 талями на 1 телеге (25т + 5т)

Нестандартное исполнение мостового двухбалочного опорного крана - кран с 2 талями на 1 телеге (грузоподъемность талей 25т + 5т).

Расширенная линейка мостовых опорных кранов предлагает решение для различных промышленных задач. Кран может быть изготовлен с разной грузоподъемностью, пролетом, высотой подъема и режимом работы. Также мостовой двухбалочный кран может быть спроектирован под неблагоприятные условия окружающей среды (низкая или высокая температура, размещение на улице, агрессивная атмосфера или взрывоопасные производственные зоны), учитывая гибкую программу и практический опыт в виде десятка тысяч изготовленных грузоподъемных мостовых кранов, мы сумеем подобрать для Вас оптимальное решение.

Учитывая минимальные габариты опорных двухбалочных кранов, можно максимально рационально использовать цеховые площади для производства и хранения. В зависимости от особенностей здания, конструкция моста крана может быть смещена вниз или вверх относительно концевых балок. Это позволяет оптимально адаптироваться к конструциям здания. У электрического мостового двухбалочного крана грузоподъемностью 25 тонн + 5 тонн есть возможность выбора способа управления: из кабины только для двухбалочного крана, с помощью пульта или радиоуправления.

Отличительная особенность мостовых двухбалочных кранов от WORLD HOISTS – продуманная конструкция и качество в деталях. Все основные узлы, включая моторы и редуктора – собственной разработки. Современные методы производства и контроль на каждом этапе, гарантируют неизменно высокое качество, конкурентные цены и легкость обслуживания мостовых опорных кранов грузоподъемностю. Мостовой двухбалочный кран г/п 25т+5т соответствуют регламенту ТР ТС 010 «О безопасности машин и оборудования» и имеет сертификат соответствия.

Здесь представлено реально запрашиваемое крановое оборудование под задачи Заказчика. Мы подготовим технико-коммерческое предложение, габаритный чертеж и исполнение именно под Ваши требования.

Посмотреть презентацию
Грузоподъемность
25т+5т
Высота подъема
11,5м
Производитель

Комплектация крана:

  • Грузоподъемность – 25,0/5,0 т.
  • Скорость основного подъема – 4,0/0,7 м/мин
  • Скорость вспомогательного подъема – 8,0/1,3 м/мин
  • Скорость передвижения тележки – 0…20,0 м/мин (частотное управление)
  • Скорость передвижения крана – 0…40,0 м/мин (частотное управление)
  • Режим работы крана А5/М5 по ИСО 4301/1
  • Исполнение общепромышленное
  • Степень защиты: IP 55
  • Электронный ограничитель грузоподъемности
  • Интеллектуальная система безопасности - устройство ISS (автоматически считывает все нагрузки в режиме реального времени и определяет ожидаемый срок службы механизма подъема «Safe Working Period» (SWP)
  • Счетчик моточасов
  • Концевые выключатели подъема/опускания
  • Концевой выключатель двойного действия на передвижение крана/тележки
  • Дисковые тормоза на всех механизмах
  • Защита двигателя подъема от перегрева
  • Защита от падения груза при обрыве фаз
  • Светозвуковая сигнализация

Возможное исполнение:

  • Взрывозащищенное исполнение для газа или пыли
  • Исполнение с открытой лебедкой для тяжелых режимов работы
  • Кран с 2умя или 3емя грузовыми тележками
  • И многое другое

Технические особенности оборудования:

  • Тали и лебедки собственного производства
  • Пролетные балки из стали 09Г2С с порошковой окраской
  • Высокоэффективные двигатели подъема собственного производства с короткозамкнутым ротором. Конструкция с двухскоростным переключением полюсов или с частотным преобразователем для бесступенчатого регулирования скорости. Все двигатели имеют цилиндрический ротор, изоляцию класса F (или класса H по выбору) и рассчитаны на работу в режиме ED не менее 60%.  Все двигатели в стандартной комплектации полностью герметичны со степенью защиты IP55. Рама статора изготовлена из экструдированного алюминия для максимального рассеивания тепла
    вместе с вентилятором, установленным на задней стороне двигателя.Все двигатели подъемников оснащены встроенными биметаллическими термовыключателями (или термисторами) в обмотках для защиты от перегрева.
  • Каждый двигатель подъема оснащен дисковым магнитным тормозом постоянного тока. Двигатель и тормоз спроектированы и изготовлены таким образом, чтобы исключить проскальзывание груза в любой момент пуска или остановки подъемника. Тормозной момент не менее чем в 1,8 раза превышает номинальный момент двигателя. Тормозные накладки не содержат асбеста, а тормоза полностью закрыты и защищены от пыли.
  • Редуктор – 3ех ступенчатый планетарный. Материал корпусов редукторов - алюминий, изготовленный методом литья под высоким давлением, это инновационное решение более чем на 60% легче чугунного корпуса. Редуктора собственного производства. Шестерни (редукторов подъема и передвижения) работают в полностью закрытой полужидкой или масляной ванне смазки, рассчитанной на весь срок службы крана. Все шестерни смазываются герметично, отсутствуют открытые шестерни. Передача - цилиндрическая, все зубчатые колеса закалены до твердости HRC60 и зашлифованы.
  • Канатный барабан изготовлен из высококачественной стальной трубы и имеет точно обработанные канавки для каната, предотвращающие его перекрещивание. Барабан имеет минимум два мертвых витка каната при нижнем положении крюка. Канатный барабан большого диаметра и канатные шкивы увеличивают срок службы каната. Канатоукладчик предотвращает провисание каната. Изготовлен из специального полимера или чугуна с графитовым сферическим покрытием. Чехол барабана тали защищает таль от пыли, грязи и осадков. Все барабаны, канатоукладчики и защитные кожухи разработаны и изготовлены компанией WORLD HOISTS.
  • 4ех ступенчатые регулируемые концевые выключатели подъема и опускания устанавливаются на вал редуктора и входят в стандартную комплектацию для предотвращения чрезмерного перемещения крюка. Концевой выключатель верхнего направления имеет 3 ступени. Первая ступень переключает скорость с быстрой на медленную, а вторая - с медленной на остановку. Третья ступень отключает движение подъемника в случае рассогласования фаз. Концевые выключатели разработаны и изготовлены компанией WORLD HOISTS.
  • Панели управления изготовлены из стальных пластин, герметичны, степень защиты IP55 и имеют отделку, устойчивую к коррозии. Основные электрические компоненты – Schneider Electric. Компоненты расположены удобным для обслуживания образом, а вся компоновка обеспечивает надежную защиту от случайного прикосновения. Специальная серия контакторов, предназначенная для крановых установок и рассчитаны на сильную вибрацию.
  • Канаты – высокопрочные стальные оцинкованные маркировочной группы 2160 Н/мм2
  • Крюковые подвески герметичные и свободно вращаются на 360 градусов. Крюки опираются на подшипники качения с долговечной смазкой и изготовлены из закаленной и отпущенной стали 35CrMo в соответствии с DIN15401. Крюк имеет специальную эргономичную конструкцию и оснащен подпружиненной прочной предохранительной защелкой. Шкивы изготовлены из чугуна с графитовым сферическим покрытием. Все крюковые подвески разработаны и изготовлены компанией WORLD HOISTS.
  • Мотор-редуктора механизма передвижения оснащены тормозами и предназначены для бесступенчатой регулировки (частотное управление). Редуктор передвижения имеет все те же характеристики, что и редуктор подъема. Тормоз движения тали не требует регулировки. Электрическое торможение обеспечивается частотным преобразователем, а механический тормоз используется в качестве удерживающего и аварийного тормоза. Зубчатые передачи механизма передвижения находятся в закрытом корпусе
  • Энергопоглощающие резиновые буферы устанавливаются на все тали WORLD HOISTS для смягчения удара в случае несрабатывания концевого выключателя механизма передвижения
  • 6-ти кнопочный подвесной пульт управления Giovenzana с 2ух позиционными кнопками, кнопкой «СТОП» и ключ-маркой. Эргономичный, легкий и прочный
